Sostegni e supporti elastici

Contatto

I sostegni e supporti elastici HYDRA® sono supporti per tubi mobili con comportamento portante variabile linearmente. Hanno un attrito estremamente basso e si discostano solo in minima parte dalla capacità di carico teorica. Il sistema di bloccaggio brevettato, a variazione continua, mantiene in posizione la piastra elastica e può essere rilasciato solo se la pressione del cuscinetto è corretta.

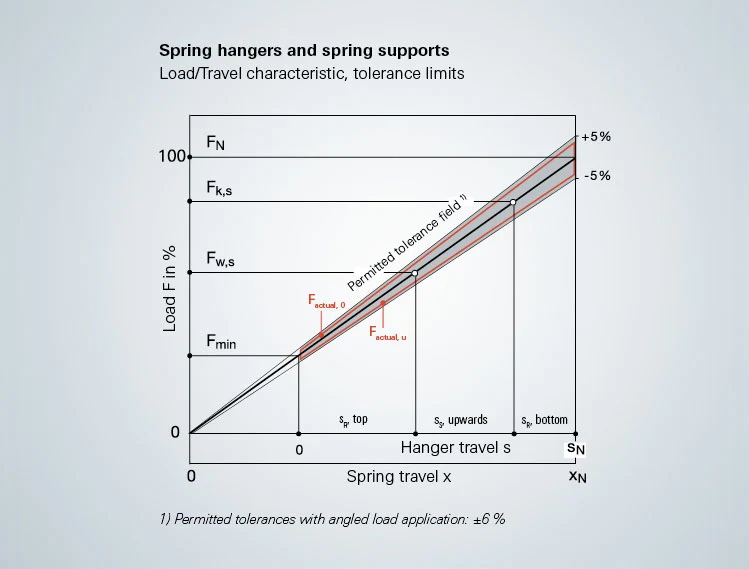

Caratteristica di carico/spostamento

Load Travel Characteristic Diagramm Image Text

Caratteristica: diagramma carico/spostamento con i limiti di tolleranza ammessi dalle norme riconosciute (ad es. VGB-R 510 L, KTA 3205.3). Il design resistente alle flessioni, la fabbricazione e lo speciale trattamento termico garantiscono una caratteristica di forza-spostamento lineare e invariabile delle molle utilizzate a lungo termine.

Carico iniziale: Fmin
Carico nominale: FN
Carico richiesto, a freddo (carico a freddo): Fk, s
Carico richiesto, a caldo (carico a caldo): Fw, s
Flessibilità elastica: R
Spostamento della molla, complessivo: xN
Spostamento nominale: sN
Spostamento richiesto: sS
Riserva spostamento: sR

Maggiori informazioni

Tipi di sostegni elastici

Federhaenger_FDT_749x674

Il doppio sostegno con traversa è adatto per sospendere tubazioni che corrono in prossimit...

Federhaenger_FHD_749x674

Sostegno elastico con doppio lembo, per il collegamento ad una struttura portante aerea.

Federhaenger_FHG_749x674

Il sostegno elastico con attacco filettato, asta filettata permette l'installazione a ...

Federhaenger_FHS_749x674

Sostegno elastico con tirante continuo, adatto al montaggio sulla struttura portante in ac...

Tipi di supporti elastici

Federhaenger_FSS_FSP_749x674

Sostegno elastico con piastra portante, montato su una struttura in acciaio con una piastr...

Federhaenger_FSG_749x674

Sostegno elastico articolato, trasferisce il carico alla struttura portante tramite giunti...

Altri passi

Configurare il prodotto

Utilizzate il nostro tool FLEXPERTE per configurare i prodotti in modo semplice e veloce per le vostre esigenze individuali.

Informazioni dettagliate:

  • Progettazione di prodotti standard
  • Creazione di schede tecniche
  • Creazione di richieste

Download: FLEXPERTE versione cliente

FLEXPERTE: il programma di progettazione per l'intera gamma di prodotti del Gruppo Witzenmann con una suddivisione specifica per funzione.

  • Tubi metallici
  • Compensatori
  • Soffietti metallici
  • Cuscinetti, sostegni, supporti
Oltre alle formule di calcolo, vengono memorizzati anche dati di disegno e disegni CAD 3D completi. Dotato di interfacce PDS e PDMS, il programma è versatile e universalmente applicabile.
