I supporti e sostegni costanti HYDRA® sono supporti per tubi mobili con comportamento portante costante e sono necessari quando è necessario assorbire grandi movimenti verticali (>60mm). Tutti i cuscinetti rotanti sono una combinazione di assi rettificati in acciaio inossidabile e cuscinetti compositi in PTFE, che garantiscono bassi coefficienti di attrito. L'ottimale protezione anticorrosione, l'installazione e il collegamento alla struttura portante senza problemi garantiscono un funzionamento senza manutenzione.

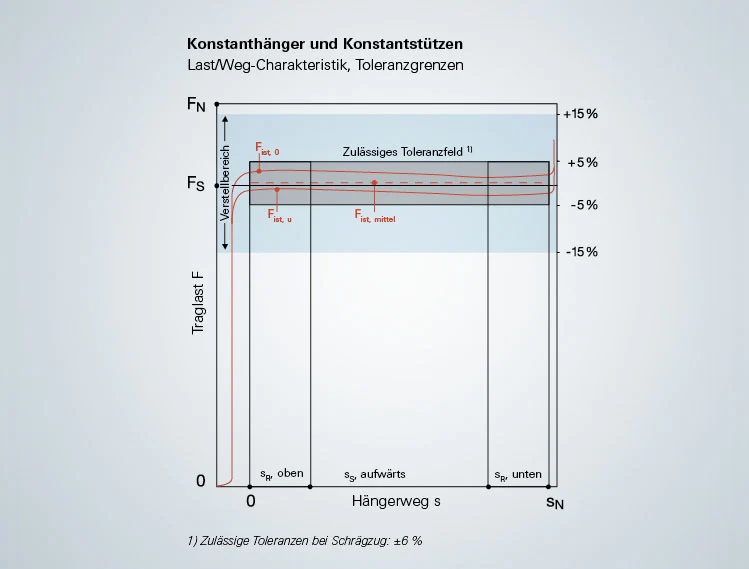

Caratteristica di carico/spostamento

Konstanthänger und Konstantstützen Last Weg Charakteristik Image Text

Caratteristica: diagramma carico/spostamento con i limiti di tolleranza ammessi dalle norme riconosciute (ad es. VGB-R 510 L, KTA 3205.3). Il design resistente alle flessioni, la fabbricazione e lo speciale trattamento termico garantiscono una caratteristica di forza-spostamento lineare e invariabile delle molle utilizzate a lungo termine.

Carico nominale: F_N(carico massimo dei sostegni costanti)
Carico richiesto: F_S
Carico medio impostato: F_{effettivo, medio}Condizione per l'impostazione del carico medio: (|F_S-F_{effettivo, medio}|)/F_S≤ 0,02
Spostamento nominale: s_NSpostamento richiesto: s_SRiserva spostamento: s_R

Maggiori informazioni

Sostegni costanti

Constant hangers type KHD from Witzenmann

Tipo KHD

Sostegno costante, orizzontale, con doppio lembo

Constant hangers type KVD from Witzenmann

Tipo KVD

Sostegno costante, verticale, con doppio lembo

Constant hangers type KHS from Witzenmann

Tipo KHS

Sostegno costante, in posizione orizzontale

Constant hangers type KVS from Witzenmann

Tipo KVS

Sostegno costante, in posizione verticale

Supporti costanti

Constant support type KSR from Witzenmann

Tipo KSR

Supporto costante con rullo portante

Constant supports type KSP from Witzenmann

Tipo KSP

Supporto costante con piastra portante
